Unsere Fertigungseinrichtung

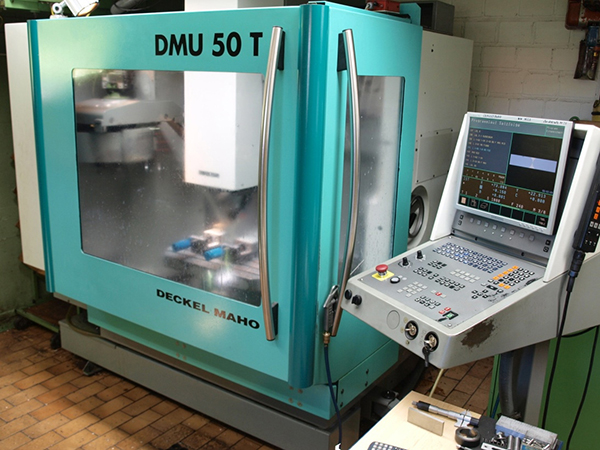

BAZ-3 Achsen Fräsmaschine DMU 50 T-TNC 426
X=500mm, Y=400m, Z=500mm, 2 Achsen Rundtisch, automatische Schwenkeinrichtung 1° Auflösung, Spitzenweite 500mm, Spitzenhöhe 180mm

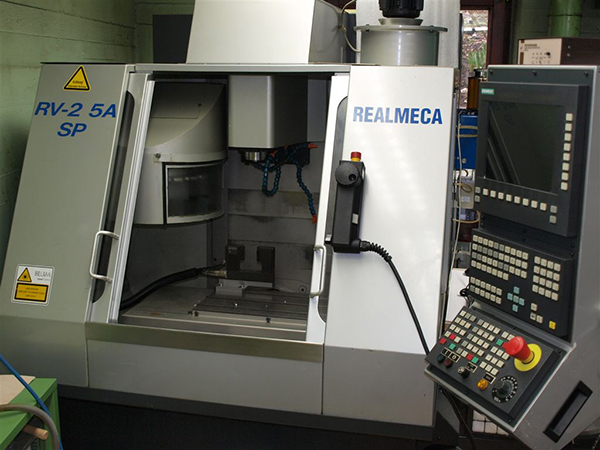

BAZ-5 Achsen Präzisionsfräsmaschine Realmeca RV2 5A SP mit Siemens 840D
X/Y/Z= 250mm , 5 Achsen simultan, Auflösung 0.1µ , Spindel 40000 U/min ---- Highpresicion+Highspeed Fräsen

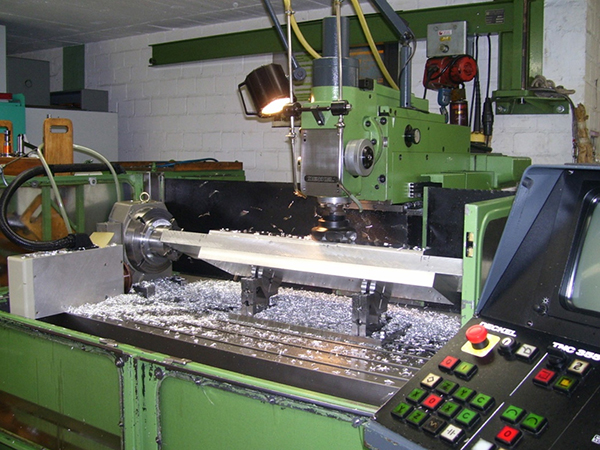

CNC-Bett-4 Achsen Fräs- und Bohrmaschine Deckel FP 42/TNC 355
X=1175mm, Y=500mm, Z=370mm +80, Spindeldrehzahl max. 6300 U/min und Hochfrequenzspindel bis 24000 U/min
Max. Abstand Tisch-Senkrechtspindelnase: 480mm, Max. Abstand Tisch-Waagrechtspindelmitte: 540mm
Sperrige Werkstücke senkrecht und waagrecht aufspannbar, da sich an der Maschine in allen 3 Achsen nur das Werkzeug bewegt!
NC Rundtisch Ø250mm, Teilapparat, Drehe- und Teileinrichtung Ø700mm, Planscheibe Ø460mm,
max Ø700mm, Spitzenweite max. 1500mm

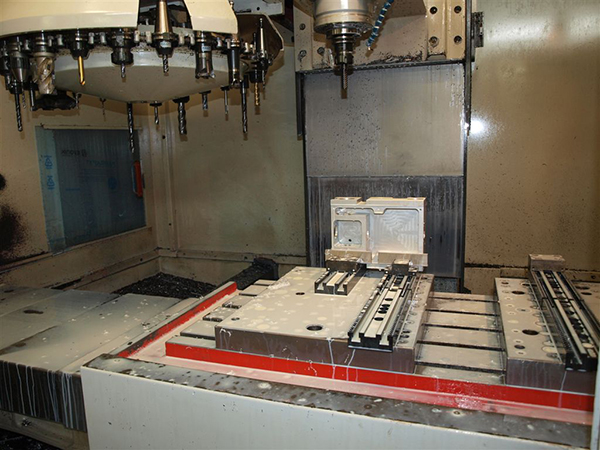

Vertikal BAZ Hurco BMC 40M
X= 1020, Y=510, Z=610 , Spindeldrehzahl 6000 U/min, 11 KW, max . Tisch-Spindelnase 800mm, Rundtisch Ø250mm, Schwenk-Rundtisch Ø300mm

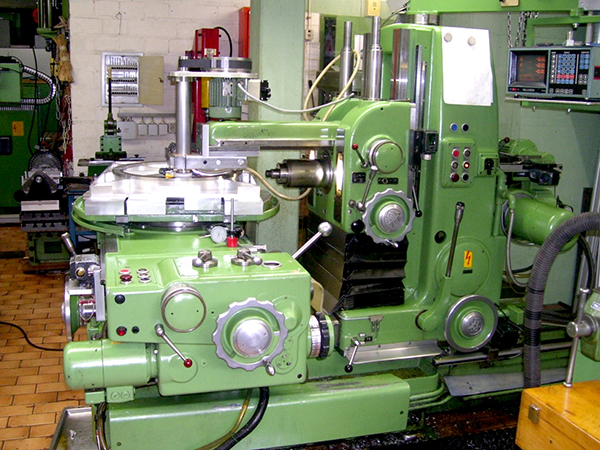

Bohr- und Fräswerk Thiel 162
5 Seiten Bearbeitung in einer Aufspannung
X=580mm, Y=580mm, Z=900mm, Rundtisch Ø800mm, dreh-/schwenkbar 360°/90°, Einstellungen 20/10 sec.
Max. Abstand Tisch-Waagrechtspindel: 400mm, Max. Abstand Tischmitte-Waagrechtspindel: 1020mm
Max. Abstand Tisch senkrecht zur Spindel: 640mm
4 Achsen digitale u. optische Meßeinrichtung, Positioniergenauigkeit 0.01mm, Geometrie 0.02/1000mm

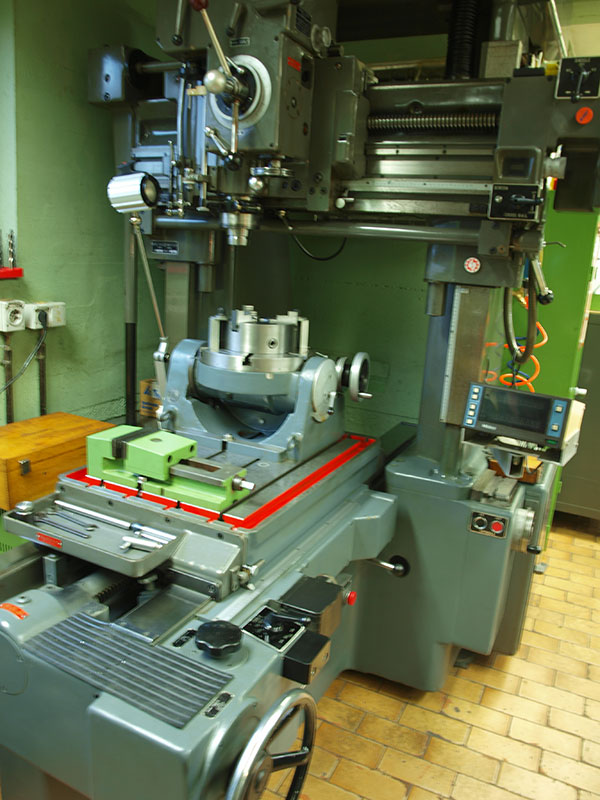

Lehrenbohrwerk 2-Ständer Mitzui Seiki
X=600, Y=400, Z=400, 0.003mm Präzision, max. Tisch-Spindelnase 640mm, Portaldurchgang 660mm, Koordinatenschleifeinrichtung,
Rundtisch Ø250mm, Schwenk-Rundtisch Ø320mm.

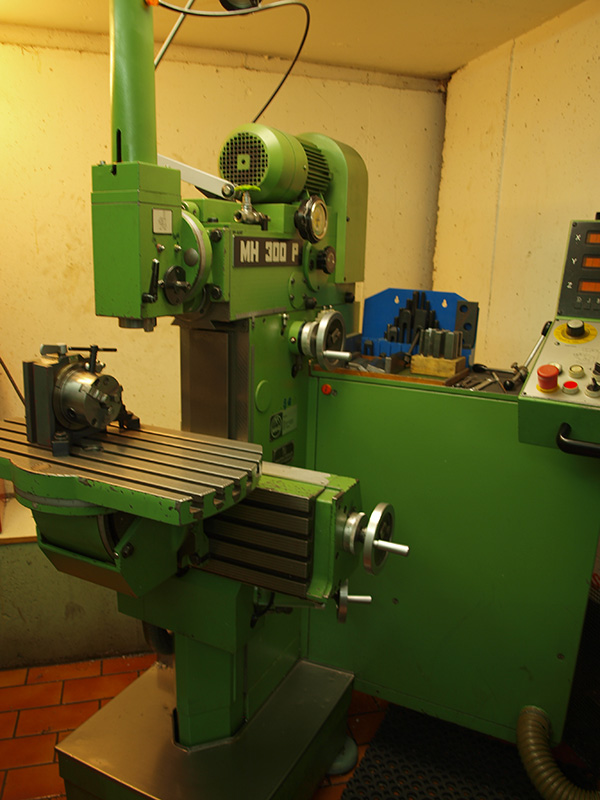

Bohr- und Fräsmaschine MAHO 300-NC
3 Achsen Streckensteuerung, Schwenktisch, Teilapparat, Stoßeinrichtung

Werkzeugfräsmaschine Thiel-Maho 160
X=500, Y=400mm + 200mm, Z=400mm , Digitalanzeige

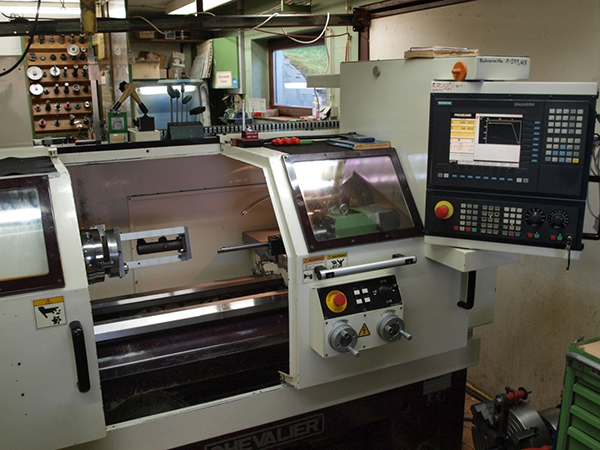

CNC Universaldrehmaschine – Siemens 810D
Umlaufdurchmesser 460mm x 1000mm, wirtschaftlicher Drehdurchmesser max . 400mm

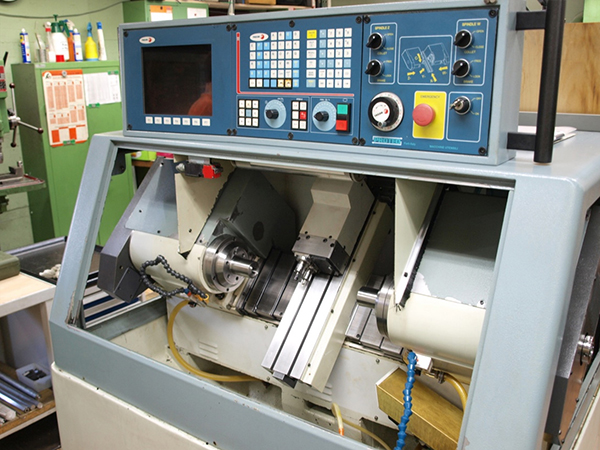

CNC-6-Achsen-Drehmaschine Proteo – Fagor 8055
Mit Gegenspindel, 4 angetriebene Werkzeuge mit 4000 U/min und 3 angetriebene Werkzeuge mit 85000 U/min
Max. Spannzangendurchmesser 26mm, Futter 75mm

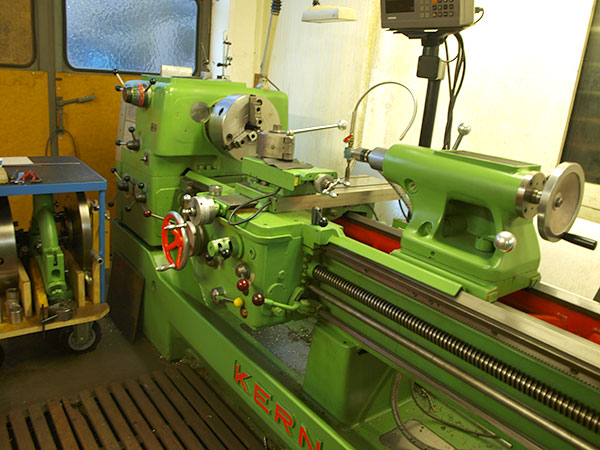

Kern Zug u. Leitspindel Drehmaschine
Über Bett 560mm, Spitzenweite 1600mm, max . Durchmesser ohne Brücke 800mm

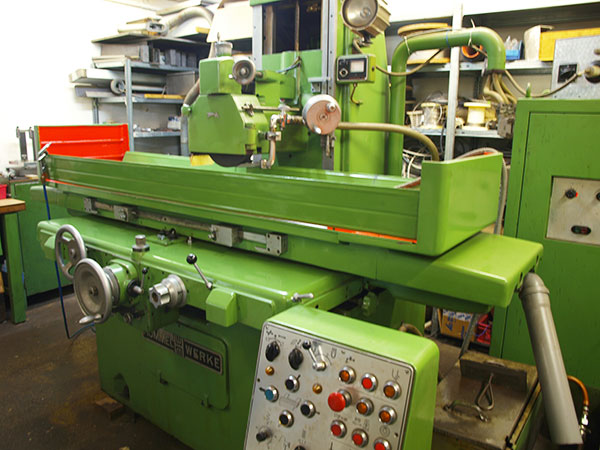

Hochpräzisionsflächenschleifmaschine 800mm x 300mm
Flächenschleifmaschine 400mm x 150mm

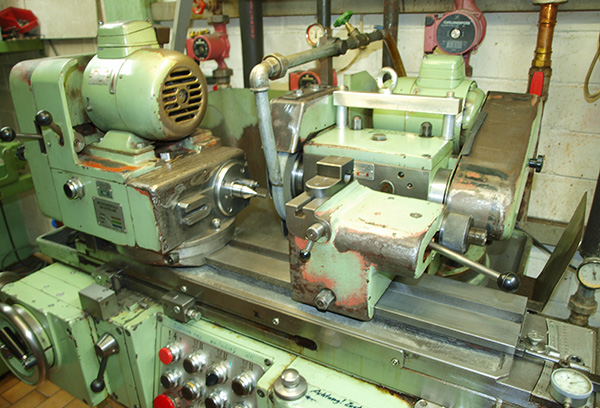

Rundschleifmaschine MSO Schleifdurchmesser 250mm x 600mm

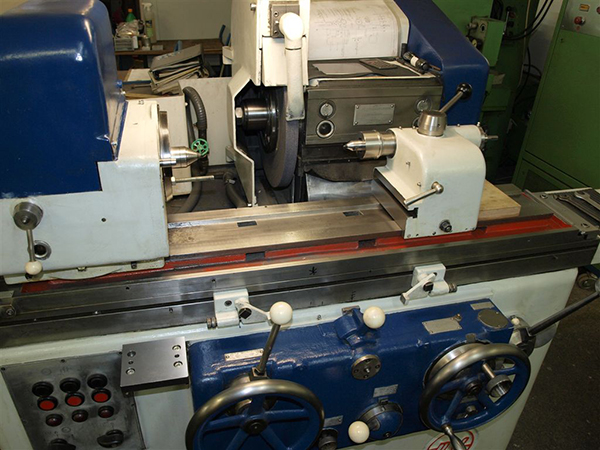

Universal Rundschleifmaschine Schleifdurchmesser 160mm x 280mm

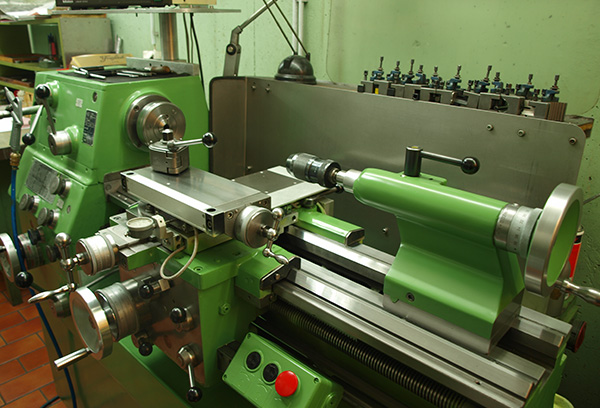

Feindrehmaschine Leinen DLZ 140 s Durchmesser 280mm x 600mm
Uhrmacherdrehmaschine Leinen Durchmesser 80mm x 100mm
Honen Nagel Durchmesser 3mm – 75mm
DEA Messmaschine X=1320mm, Y=500m, Z=400mm
Messmikroskop X=100mm, Y=100mm, Tischdurchmesser 75mm, Auflösung 1µm

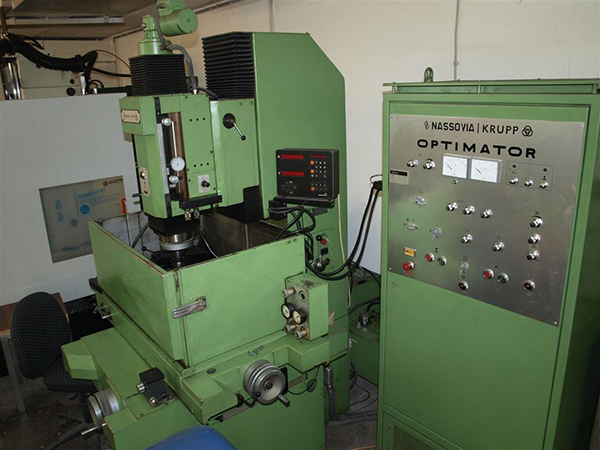

Senkerodieren 700mmx400mm

Schweißen MIG-MAG-WIG 200 A + 360 A, Feinlöten, Läppen, Hobeln und Stossen, Trovalisieren für Kleinteile
Sonderwerkzeuge für universelle Fertigung vorhanden, Nachfertigung von historischen Teilen für Automobile+Flugzeuge
